尼特NT8259输入输出模块接有源接线图

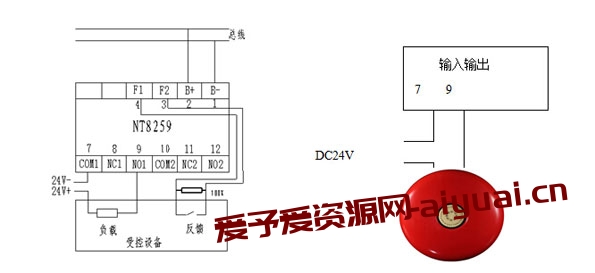

上图中1、2端子是接信号总线,可以在现场其他探测器或者手报的信号线上并联过来;3、4为无源反馈端子,无需接电阻;7、9是一组常开触点,直接控制现场DC24V。当模块动作时,7、9端子闭合,现场DC24V接通,受控设备动作。具体接线图如下:

尼特NT8259输入输出模块接有源接线图

我们以消防警铃接输入输出模块为例,由于消防警铃无反馈端子,故无需接反馈线,当模块动作之后,7、9端子闭合,警铃DC24V电源线接通,警铃发出声响。
