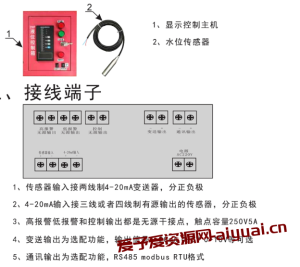

多功能液位显示报警控制箱设置与安装接线图

多功能液位显示报警控制箱设置与安装接线图

1、传感器输入接两线制4-20mA变送器,分正负极
2、4-20mA输入接三线或者四线制有源输出的传感器,分正负极
3、高报警低报警和控制输出都是无源干接点,触点容量250V5A
4、变送输出为选配功能,输出信号4-20mA 0-5V 0-10V等可选
5、通讯输出为选配功能,RS485 modbus RTU格式

多功能液位显示报警控制箱设置与安装接线图

多功能液位显示报警控制箱设置与安装接线图

应用举例

例:0-5米量程控制箱,水箱深3米,要求水箱水位高于2.5米
和低于0.5米蜂鸣器声音报警

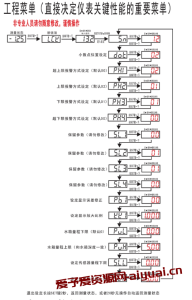

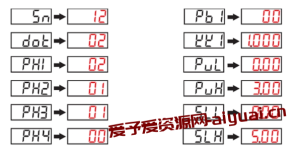

1.按工程菜单操作步骤进入设定: 参数如下修改

多功能液位显示报警控制箱设置与安装接线图

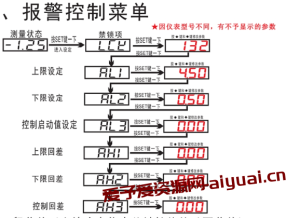

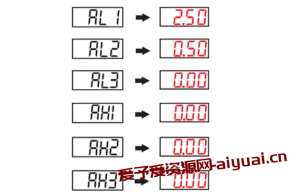

2.按报警控制菜单操作步骤进入设定: 参数如下修改

多功能液位显示报警控制箱设置与安装接线图

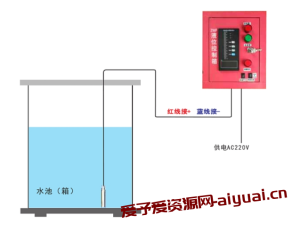

3.安装和接线

多功能液位显示报警控制箱设置与安装接线图

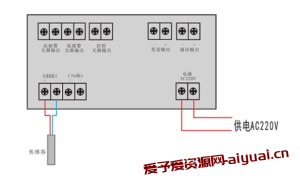

4.内部接线示意图



多功能液位显示报警控制箱设置与安装接线图

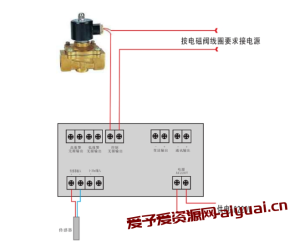

5.控制典型应用接线示意图

多功能液位显示报警控制箱设置与安装接线图

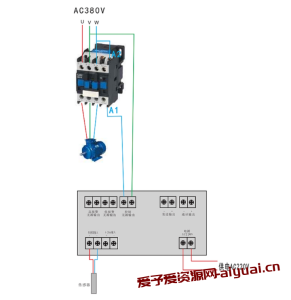

6.控制交流接触器再控制水泵

多功能液位显示报警控制箱设置与安装接线图
