海湾消防主机ZF-101火灾显示盘如何编码

作者:小爱哥哥 发布时间:2023-8-25 浏览次数:247 8/25

海湾ZF-101火灾显示盘不用编码,除了第一次开机使用需要编写一次码外。不用二次编码;

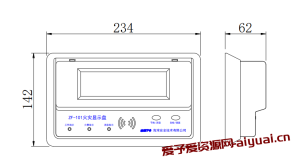

外观示意图:

(此实物图为报警状态。消音状态):011154 为二次码。03为设备类型

海湾消防主机ZF-101火灾显示盘如何编码

海湾消防主机ZF-101火灾显示盘如何编码

1. 工作电压:DC16.8V~DC27.6V

2. 显示容量:最多不超过 50 条报警信息
3. 显示范围:000000 00~999999 99 中任意报警编
2码点(例如:火灾报警控制器上 010001 03 设备报
火警,火灾显示盘上显示窗前六位显示 010001 设备
二次码,后两位显示 03 设备类型)
4. 线制:与火灾报警控制器间采用有极性二总线
连接,另需两根 DC24V 电源供电线(无极性)

按键及指示灯说明:
 工作指示灯:绿色,显示盘工作时点亮。 火警指示灯:红色,任意一个探测器报警时点亮。
 消音指示灯:黄色,工作于消音状态时点亮。 “节电/消音”键:在监控状态下,此键功能为“节电”控制,按下时屏幕黑屏;在报警状态下,此键功能为“消音”。
 “自检/调显”键:在监控状态下,此键功能为“自检”;在报警状态下,此键功能为“调显”。

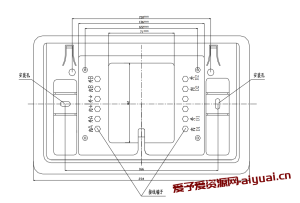

接线示意图

海湾消防主机ZF-101火灾显示盘如何编码

其中:
A、 B:与火灾报警控制器连接的通讯总线;
D1、D2:DC24V 供电线,不分极性;
:接地线。

内A,内B连接显示盘A。B两个接线端子,

外A,外B连接总线(其实是专用线,不能与分区设备的信号线接同一根)

内D1,D2连接显示盘D1。D2接线端子

外D1,D2连接(24V)线(从主机过来的24伏线)。

一次码设置

打开电源开关,同时按住“设一次码开关”,后 3 位数码管显示本机一次码时,松开“设一次码开关”,进入一次码设置状态。按“自检/调显”键
一次码数值增加,按“节电/消音”键一次码数值减少,再按下“设一次码开关”,当前的一次码储存。一次码储存后,进入正常启动过程。

海湾消防主机ZF-101火灾显示盘如何编码

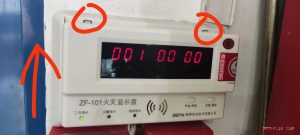

图中显示。两个画圈的地方 有卡别,按下去。然后把显示盘向上推动。与底座分离。

海湾消防主机ZF-101火灾显示盘如何编码

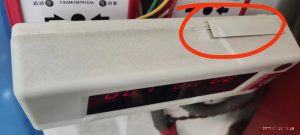

用平口电笔,或者其它螺丝刀,扣开图中画圈的盖子。

海湾消防主机ZF-101火灾显示盘如何编码

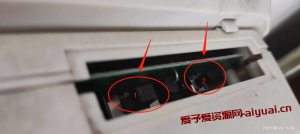

图中显示。1是电源开关。2是一次码开关。

打开电源开关,同时按住“设一次码开关”,后 3 位数码管显示本机一次码时,松开“设一次码开关”,进入一次码设置状态。按“自检/调显”键
一次码数值增加,按“节电/消音”键一次码数值减少,再按下“设一次码开关”,当前的一次码储存。一次码储存后,进入正常启动过程。

在监控状态下:

设备定义火灾显示盘二次码前两位为本机所属楼层号,第三位为楼号,第 4 位为控制方式,控制方式定义如下:
0:所有火警信息均显示;
1:只显示本楼所有火警信息;
2:只显示本楼本层及上、下层所有火警信息;
3:只显示本楼本层所有火警信息;
4:本楼层的所有火警信息全显,不考虑楼号;
5~9 无意义,保留字,禁用。
火灾显示盘显示窗的第一、二位显示本机二次码的前两位(即本机所属楼层号),后四位显示时间,秒灯闪亮。

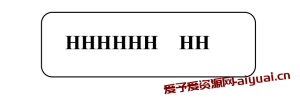

按下“自检/调显”键,显示如下如下界面:

海湾消防主机ZF-101火灾显示盘如何编码

这时按照如下顺序先同时按“自检/调显”键、“节电/消音”键,然后按“节电/消音”键,最后按“自检/调显”键作为确认过程,中间出现任何错误直接
退出该界面。如果确认过程正确,火灾显示盘自动对显示元件和声音进行检查。按下“节电/消音”键,节电灯亮,数字显示区无显示,如有操作或报警将
恢复显示。

在火警状态下

显示窗显示探测器八位编码,其中前六位为探测器二次码,后两位为设备类型。探测器二次码的前两位为探测器所属楼层号,第三位为楼号。

火警数多于一个时,在此期间按下“自检/调显”键,可按报警顺序点查报警情况,当首警灯点亮时,表示该条火警为首警信息,当手报灯点亮时,

表示该条火警信号为手动报警按钮,查询结束 1 分钟内应自动返回首警显示
