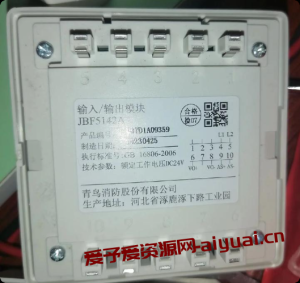

这次是青鸟模块JBF5142A输入输出模块：用24V切220V电路。

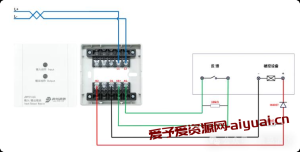

接线示意图与海湾接线大同小异：

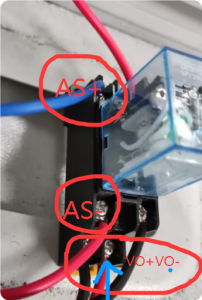

L1-L2 接主机过来的信号线，VO+ VO- 接模块输出的电源（脉冲24V），AS+ AS- 接继电器的反馈。

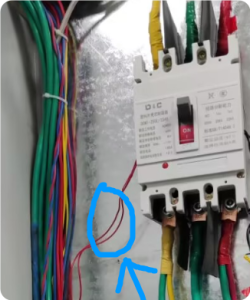

AS+ AS- 在模块端记得加10Ω的电阻！而继电器右侧两组接线柱接。照明强电的大空开断路器左侧220V切电脱扣线。（两根。一根零线。一根火线。火线有标签220V）

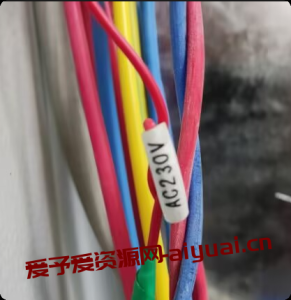

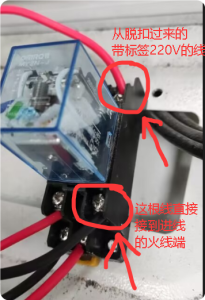

这两根线没线标的一根为零线。直接接到“进线”零线上。另一根带标签 220V的直接接到继电器右侧一组常开端的一端，而继电器常开另一端直接接到火线上！
到这里就已经完成了。模块编好码后。添加到主机上。可以远程测试一下！
