电接点压力表不会自动启停和接线方法

作者:无名哥哥 发布时间:2023-9-10 浏览次数:216 9/10

今天查看了一个高位水箱的稳压泵,进水管电接点压力表不会自动启停。首先就查看了接线端,

稳压泵的工作原理:从高位水箱出来的管子——进到稳压泵里(一般两台泵。一备一用)——再从稳压泵出来管子进到稳压罐。——经过稳压罐再出来的管子进入系统管道。。

稳压泵分消防系统和喷淋系统 。。。或者消防和喷漆共用一个稳压系统,规定是允许的。但是出泵以后的管道需要分开。(也就是喷淋系统的湿式报警阀之前分开,必须分开。不分开不行)

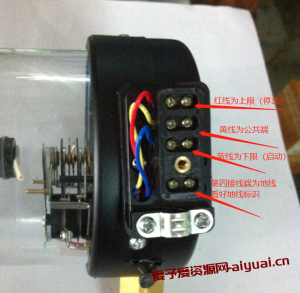

接下来看电接点压力表的接线端。(图例款是直接启停的。不带延时,所以接线相对简单一些)

电接点压力表不会自动启停和接线方法

电接点压力表不会自动启停和接线方法

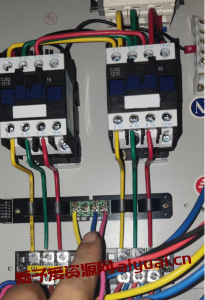

电接点压力表的接线端没问题。一般都是按照线色连接稳压泵控制柜的。来看控制柜。

电接点压力表不会自动启停和接线方法

电接点压力表不会自动启停和接线方法

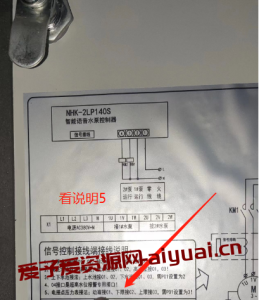

控制柜的接线端。没有按照柜子的说明接线。。把线头调过来就行了。简单。

1号接线端。黄线,(公共端)

2号接线端。蓝线,(下限端)也就是启动线,

3号接线端。红线,(上限端)也就是停止线,

调过来一后。把控制柜打到自动上。测试。完成任务!!
