先看青鸟JBF4143广播输出模块实物图

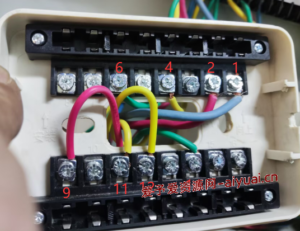

现场接线图（错误展示）

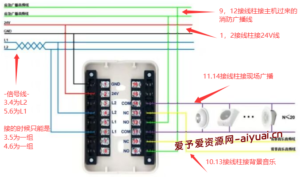

来看官方的接线图示例：

上图特别说明 一下：

1.2接线柱接24V，其中GND接负极，24V接正极。

3.4接线柱为L2——5.6接线柱为L1

3456这两组可任意组合为一组，但必需是一根L1  一根L2  比如：35为一组。46为一组。也可以36为一组。45为一组。

9.12接线柱，接消防主机广播功放过来的线

11.14接线柱，接现场消防广播

10.13接线柱，为背景音乐。这个接的不是消防广播 的功放。而是其它音乐的功放

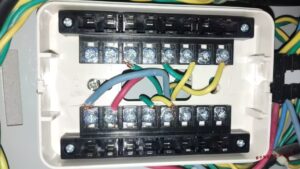

现场图正确接法（实物图）

实物图接线柱标识为：

1.2接线柱为，24V。

4.6接线柱为，信号。

9.12接线柱为，消防主机过来的消防广播--进线。

11.14接线柱为，现场消防广播--出线。

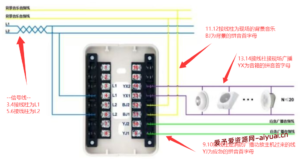

下面是青鸟JBF5143广播输出模块的接线图。

相比较 4143的四线制，青鸟JBF5143广播 输出模块的两线制接线方法更方便。也容易。
3.4接线柱为信号线的L1

5.6接线柱为信号线的L2

接法与JBF4143模块一样。

11.12接线柱为现场的背景音乐
BJ为背景的拼音首字母

13.14接线柱接现场消防广播
YX为音箱的拼音首字母

9.10接线柱是消防广播功放主机过来的线
YJ为应急的拼音首字母
