之前有写过一篇NT8259的有源接线方法——点击查看。同样的模块，今天我们说一下无源启动的接线方法。先看模块。如下图：

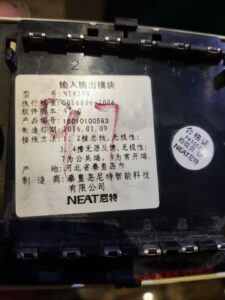

NT8259背面有解释如何接线。为了给大家讲清楚随附一张接线示意图。1.2端子接总线。3.4端子接反馈（反馈端要接电阻）7.9端子接输出
示意图如下：
实物接线图如下：

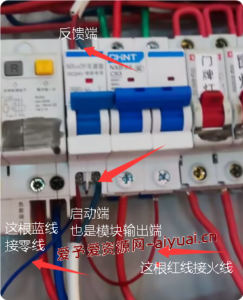

出模块后端连接切电端实物图如下：下图是一款新版的能和空开组合的24V消防强切空开（自带集电器无需另外添加）。
下图中的零线和火线为220V电压（操作前一定断电）。
