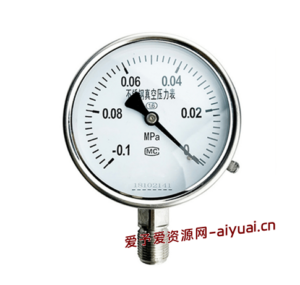

消防泵房安装的真空压力表的作用是什么

消防泵房安装的真空表核心作用是**监测消防水泵吸水侧的真空度**，直观反映吸水系统的运行状态，保障消防水泵稳定吸水和正常启动，是消防给水系统安全运行的关键监测元件。

### 具体作用详解

1. **监测吸水工况，保障水泵正常运行** 消防水泵多采用自吸式或通过吸水管从消防水池吸水，真空表安装在水泵吸水管路上，实时显示吸水口的负压值。正常工况下，真空度应维持在设计允许范围内，确保水泵能有效从水池抽水；若真空度过高，说明吸水阻力过大（如吸水管堵塞、滤网淤积），会导致水泵吸水不足、流量扬程下降，甚至出现空转、汽蚀等故障。

2. **辅助排查系统故障** 当消防水泵启动后压力不足或无法正常供水时，真空表的读数是重要的故障判断依据： - 真空表读数远超设计值：可能是吸水管路漏气、滤网堵塞、水池水位过低等问题，导致水泵无法有效形成负压吸水。 - 真空表无读数或读数异常：可能是真空表损坏、吸水管路阀门未开启、水泵进口堵塞等，需及时检修。

3. **保障水泵启动性能，避免干转损坏** 消防水泵启动前需满足吸水条件，真空表可辅助确认水泵吸水管路是否充满水、有无空气残留。若启动前真空度异常，说明管路存在进气或缺水问题，此时强行启动水泵会导致干转，造成机械密封磨损、轴承烧毁等设备损坏。

4. **符合消防规范要求** 根据《消防给水及消火栓系统技术规范》（GB 50974-2014）第5.1.17条规定，消防水泵吸水管应设置真空表，其量程应满足工作压力要求，这是消防泵房安装的强制性规范要求，确保系统可监测、可维护。

### 安装与使用注意事项###

真空表应安装在水泵吸水管路的直管段上，远离弯头、阀门等阻力部件，避免水流扰动导致读数不准。 - 量程选择需匹配系统工况，一般选用-0.1~0MPa的真空表，精度等级不低于1.6级。 - 日常巡检中需关注真空表读数，发现异常波动或超出正常范围时，应及时排查吸水管路、水池水位、滤网等部件，确保消防水泵随时可正常启动。 我可以帮你整理一份**消防泵房真空表的巡检记录表模板**，包含正常读数范围、异常情况及处理措施，需要吗？

如何查看真空压力表

一、查看前的准备工作

1. 确认压力表量程：真空压力表的量程通常以负压值表示，常见范围有 - 0.1~0MPa、-0.1~0.1MPa 等，表盘上会明确标注，需先确认量程是否与设备要求匹配。
2. 检查表盘状态：观察表盘玻璃是否破损、指针是否松动、刻度是否清晰，确保压力表处于正常工作状态，无损坏或卡滞现象。
3. 明确单位含义：真空压力表的常用单位为MPa（兆帕），部分表盘会同时标注 bar（巴）、mmHg（毫米汞柱）等，需确认当前读数对应的单位。

二、读取数值的具体步骤

1. 找到零刻度线：表盘上的 0 刻度为常压状态，指针指向 0 时表示设备内外压力一致，无真空度。
2. 读取负压数值：
   • 指针位于 0 刻度左侧时，显示为负压（真空状态），数值为指针指向的刻度值前加负号，例如指针指向 0.05MPa，读数为 - 0.05MPa。
   • 若表盘量程为 - 0.1~0.1MPa，指针位于 0 右侧时表示正压，左侧表示负压，需区分正负区间。
3. 精确读数方法：
   • 对于有细分刻度的表盘，先读取主刻度值，再加上细分刻度的数值。例如主刻度每格 0.01MPa，细分刻度每格 0.002MPa，指针位于 0.03MPa 后第 2 格，读数为 - 0.034MPa。
   • 读取时需保持视线与表盘垂直，避免斜视造成读数误差。

三、判断真空状态是否正常

1. 对比标准值：根据设备的工作要求，判断读取的真空度是否在正常范围内。例如，真空干燥机的工作真空度通常要求在 - 0.08~-0.095MPa 之间，若读数超出此范围则可能存在异常。
2. 观察指针稳定性：正常工作时指针应稳定在固定数值附近，若指针频繁摆动或大幅波动，可能是设备密封不良、真空泵故障或管路泄漏。
3. 结合设备工况分析：设备启动初期真空度会逐渐降低（数值变小，负压值变大），达到稳定状态后读数应保持恒定，若始终无法达到标准真空度，需排查设备问题。

四、注意事项

• 真空压力表的读数受环境温度影响，高温环境下可能存在微小误差，需在设备规定的工作温度范围内使用。
• 若压力表长期未校准，可能存在读数偏差，建议定期送计量机构校准，确保数据准确。
• 当指针达到量程下限（如 - 0.1MPa）时，需及时检查设备，避免因过度真空导致部件损坏。
