消防水泵连接部件规范安装顺序详情

消防水泵的安装。现实当中见过形形色色的样式。旧的住宅，养老院，厂区等等。很多都安装顺序和管件要求都离规范差一大截，但是只要消防系统，和喷淋系统正常。这些东西没有太大的更改必要 ，如果要修改。投入的人力物力财力是领导不愿意的，再者。这些大概都 是在十年之前的东西。都 是想着等到彻底坏了再换新的。
因为最近这些年的消防管理比较严格，更接近规范一点。

《消防给水及消火栓系统技术规范》（GB 50974-2014）的核心要求消防水泵管件的安装顺序如下：

出消防水池是管子——闸阀——过滤器——真空压力表——软连接——偏心异径大小头——水泵——软连接——止回阀——泄水管——闸阀——压力表——系统端

相关管件释义如下：

1. 闸阀（消防专用）：用于管路检修时关断水流，需具备明显启闭标识。
2. 过滤器：过滤器必须安装在水泵吸水管路的闸阀之后、真空表之前，优先过滤水中杂质，避免进入水泵造成叶轮磨损、堵塞，同时防止杂质影响真空表的测量精度。建议采用 Y 型过滤器，滤网孔径不小于 40 目，且便于拆卸清洗。
3. 压力表（含表弯、阀门）：监测水泵出口实时压力，需安装在水泵与止回阀之间。（至当前2025年这个表需要两用的“真空压力表”，或者一个压力表一个真空表）
4. 真空表的作用：是监测消防水泵吸水侧的真空度，比如漏水，密封不严，堵塞，等等，真空表应安装在管道上。远离弯头管件等（安装在过滤器之后软连接之前）
5. 软接头 / 减震器：降低水泵运行的振动传递，可选装于压力表后。
6. 偏心异径管（大小头）：必须采用 “顶平” 安装（即异径管顶部平齐），避免管路顶部形成气囊，影响水泵吸水效率；若采用 “底平” 安装，会导致底部积水或杂质淤积，堵塞管路
7. 消防水泵：消防专用水泵
8. 软接头 / 减震器：降低水泵运行的振动传递，可选装于压力表后。
9. 止回阀：防止系统水回流至水泵，优先采用消声止回阀或缓闭止回阀。
10. 试水管（DN65 泄水管）：接在止回阀与闸阀之间，配阀门，用于水泵试水、管路泄压。
11. 闸阀 / 蝶阀（消防专用）：用于管路检修时关断水流，需具备明显启闭标识。
12. 系统侧压力表：安装在闸阀后（系统侧），监测管网端压力。

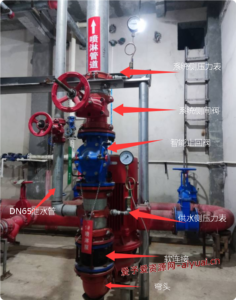

下面是正确的实物图，图1如下：

如上图1。参照消防水泵安装顺序这个水泵前半部分基本是正确 的，，但是后半部分就不对了。如下图2：

不要被误导了，下面这个实物图为不符合消防安装规范的安装顺序，如下图2

图2不对到哪里呢？。上文有说到泄水管的安装位置：

1. 试水管（DN65 泄水管）：接在止回阀与闸阀之间，配阀门，用于水泵试水、管路泄压。

止回阀要装在泄水管之下。也就是泄水管要在系统端的止回阀之上。在止回之下。就泄不了水了。而且止回阀下边的压力表也是摆设等于没用。
