消防控制室末端配电柜双切换不能自动切换及双电源双回路的区别

本文作者:小爱哥哥 发布时间:2023年9月3日 浏览次数:276

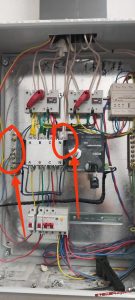

这两天遇到了一个问题。那就是消防控制室的双切换。不能切换。看下图。上面。两个电源进柜子(其实不是双电源,是双回路)

什么是双电源:只有在重要的公共场所才会是真正的双电源,比如省市级医院,比如鸟巢,人民大会堂等等,是两个电力系统,两路不同的电网连接负载的情况,比较双回路。双电源的可靠性和稳定性更上一层,但是双电源的造价可不低。

什么是双回路:民用建筑一般的双电源叫双回路。也就是一个末端变压器,或者是一个末端电力系统分两路走向负载的现象,这样当一个回路出现问题的时候,别一条回路可以继续向负载送电,提高用电的稳定性可靠性。双就是二。一个负载由两个回路供电,

这里先了解一下。回头再详细的写一篇电源的由来,电源的分类。以及低压配电的几种接线方式,

点击查看《双回路与双电源之间的区别以及负荷的定义》


言归正传:当我看到这个柜子的时候(我不是专业电工,但消防知识里专门有这一章节,别挑刺儿,)我肯定是拿电笔测量最上端的双回路有没有电。一路有电。一路没电。于是找来电工,把另一路的电也送上(电工也不知道为什么不会双切换),两路都有电了以后。我肯定需要测试一下了。就把这个双切换调到自动上,然后关闭I回路(上面有标,一般I回路就是主回路)我发现关了I回路。不会自动转到II回路。直接断电了。于是我把I回路打开,关闭II回路。双切换依然没反应,我以为是双切换坏了。我拿万用表测量了上下端的接线端没问题,刚好他们备用的有一个(其它地方拆下来的柜子)然后又去掉,把另一个换上(更换双切换一定一定一定要断电,断上口的电,也就是进线端的电断开。一防万一)。问题依旧,不会自动切换。然后我打电话问了一个专业电工的兄弟,

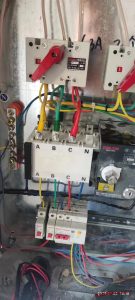

看好下图。两个回路接到双切换上的只有三项。黄绿红三线。共六线。 没有N(零线),零线是直接接到零线排上的。

消防控制室末端配电柜双切换不能自动切换及双电源双回路的区别

消防控制室末端配电柜双切换不能自动切换及双电源双回路的区别

重中之重。双切换三项四线。一根都不能少。没有零线双切换就不能自动切。只有从双切换出来的零(也就是下口出来的零线)再往零线排上接。这就简单了。还说什么。动手吧。

消防控制室末端配电柜双切换不能自动切换及双电源双回路的区别

懂了。知道了。其实很简单。只需要把同一回路上的零线从零线排上去掉,接到双切换同一排的接触点上,然后从双切换下口出来的零线接到零线排上就好了

——————记得是,同一回路上的三项四线接到双切换的同一排的接触点上。同一回路的线要一致。不要乱了。——————




(都有标识的,ABC三项是火线,相对应黄绿红三线,N是零线,没有电工证书的。不要乱接,出现任何问题自行负责!!!)

消防控制室末端配电柜双切换不能自动切换及双电源双回路的区别

你看,好了吧。把I回路关闭,测试一下。完美的自动旋转,,测试完以后。两个回路都要打开。双切换会自动旋转到I回路(一般都是I主II备)。

配电柜外面的指示灯主电合闸灯亮。打完收功~!留言给个小心心吧!(您若需要,可以转载或者分享给任何人,不需要注明来源,我愿做一个无名的传递者)
