消防智能液位显示仪液位传感器的安装与设置

作者:无名哥哥 发布时间:2023-8-27 浏览次数:190 8/27

今天做了一个消防液位仪的移位。其实很简单。就是把放在桌面上的两个液位显示仪(全称:智能数字显示控制仪,以下简称液位显示仪)

放到面板上就行,但是小爱哥哥弄了三个小时,其中曲折离奇,堪比恐怖片,一度的让我有点急躁!

图1

消防智能液位显示仪液位传感器的安装与设置

图2

消防智能液位显示仪液位传感器的安装与设置

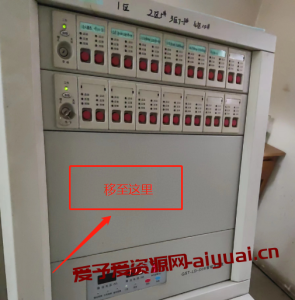

就是把图1的两个液位显示仪移到图2这里。想象中很简单。就是把线接长,把空面板上挖孔装上去,中间却出现了一点问题。

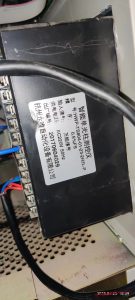

需要注意的是:消防液位显示仪后面接线注,有两组线。一组是电源220V。一组是消防水池或者是高位水箱里边下的液位传感器(也叫液位变送器)过来的两根线,

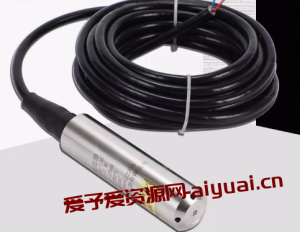

图3:液位传感器(液位变送器)扔到水池或者水箱里就行了。不怕水(因为本文介绍的是“接触式传感器”,也就是必须在水中)。

液位传感器距离水池/水箱底部一般5-20厘米的距离,是因为传感器的连接线要求弯曲度小于10厘米,避免弯曲过度而将导气电缆损坏,所以现实尽可能的不要弯曲,一般都是垂直。所以才有距离。

消防智能液位显示仪液位传感器的安装与设置

移动的时候需要把电源断开。安全起见,一定要断开。

移动过来以后。液位显示器上边不是原来显示的数值,(原来左1显示的是1.86米,右1显示的是2.52米)

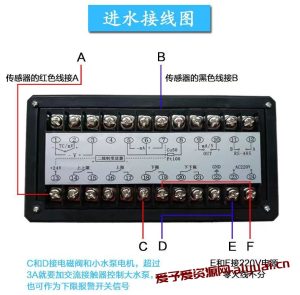

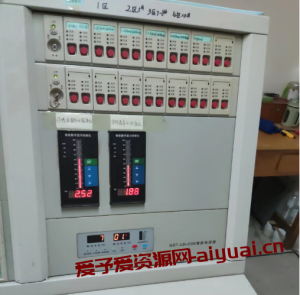

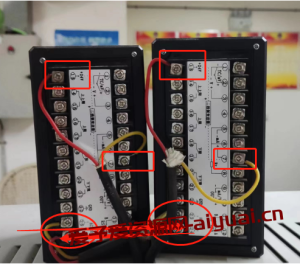

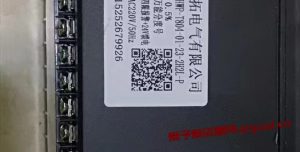

图4:画圆的地方是220V电源。画方的地方是每个液位显示仪上一组线(也就是两根,这一组线是直接从消防水池或者高位水箱里放的液位传感器上接过来的)

左列接13号接线柱(正极,一般为红线).右列接7号接线柱(负极,一般为蓝线)。(其它样式,或者牌子,按照说明书接线)

消防智能液位显示仪液位传感器的安装与设置

消防智能液位显示仪液位传感器的安装与设置

接完线以后发现两边光柱的数值简直逆天,光柱显满以后。数值都是3米多,我疑惑了一下,因为线不动。设置没换。接上应该直接显示,我以为是要设置一下高低限位。

于是乎。坐在控制器前面点了半个小时。XXX,原来是两个液位仪不是一个厂家,接反线了。也就是液位仪与传感器不一致(我到现在都疑惑还有这种XXX的设置吗?)



消防智能液位显示仪液位传感器的安装与设置

消防智能液位显示仪液位传感器的安装与设置

把两组传感器的信号线调换过来就好了。只需要设置一个上限值 。一个下限值 ,水位自动显示 。

消防智能液位显示仪液位传感器的安装与设置

液位显示仪设置字母表示:



Alarm报警。High 高度。Low低谷,底部

AHH:上上限报警(高高报警)超过此液位时,上限指示灯点亮并输出触点然后报警,显示仪会发出声响,对应AHH指示灯常亮红灯

AH:上限高度报警,超过此液位高度时,上限指示灯点亮并输出触点然后报警,显示仪会发出声响,对应AH指示灯常亮红灯。

AL:下限高度报警,低于此液位高度时,下限指示灯点亮并输出触点然后报警,显示仪会发出声响,对应AL指示灯常亮红灯。

ALL:下下限报警,(低低水位报警)

DL:设置下限的液位回差(一般不设)

DH:设置上限的液位回差(一般不设)

一般的报警方式叫“上下限”报警,由一个上限报警AH和一个下限报警AL组成。

那么上上限报警则是由上限报警和另一个上限报警组成的“双上限报警”。设备可以预设2个报警值,这两个值分别叫AL1和AL2.可以组成上下限报警,比如AL1为上限,AL2为下限。或者反过来AL1为下限,AL2为上限。

但是要注意的是上限值一定是高值,下限值一定为低值。这两路报警除了可以设置为上下限报警之外,也可以市值为“双上限报警”,即AL1和AL2都是上限报警。比较后面报警值设置时候,一般应该报警值应该在量程内设置。



此款液位仪的设置方法:



消防智能液位显示仪液位传感器的安装与设置

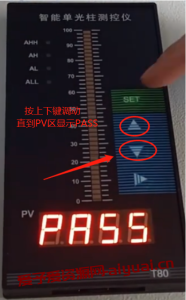

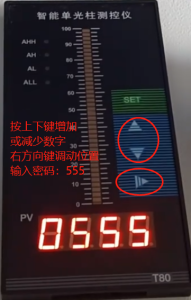

按上下键把PV区调到PASS,然后再按一下SET键输入密码:555



消防智能液位显示仪液位传感器的安装与设置

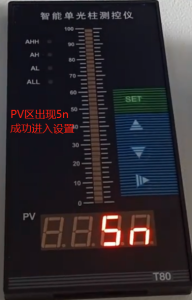

然后按一下SET键,进入系统设置,屏幕显示 5n就算成功进入。

消防智能液位显示仪液位传感器的安装与设置

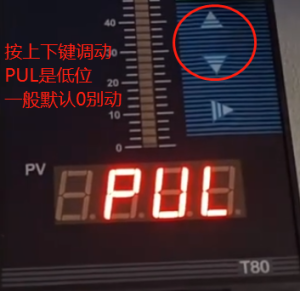

按上下键调动PV区,出现PUL这里是低水位,一般默认0,也就是不设,可以按一下SET键查看一下。再按一下SET键返回设置菜单。

消防智能液位显示仪液位传感器的安装与设置

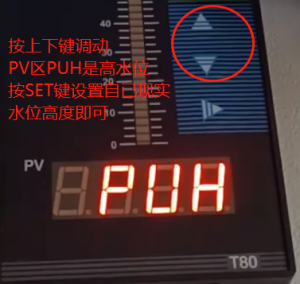

按上下键调动,直至PV区出现PUH(高水位)按一下SET键设置数值,(上下键增加减少数字,右方向键移动位置)这个根据自已现实中水池,或者水箱高度设置。

修改完数值,先按一个SET键确认。然后再长按SET键3秒退出到桌面。

消防智能液位显示仪液位传感器的安装与设置

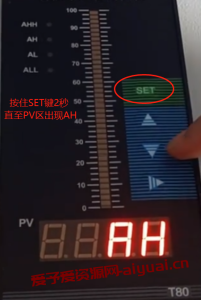

退出到桌面以后,长按“SET”键3秒,直至出现AH(上限报警值),然后松开,

再按一下SET键设置上限值(如果PUH设置5米,上限值设置5米以下4米-4.5米,你喜欢也可以设置2米。但是。如果你设置太低,水位到达这个数值就会报警,也就是说5米的水箱,水位到2米就自动停泵了。等于浪费水池空间。但是也别设置太高。5米的高度顶部一般都预留有空间,因为还有一个溢水口。溢水口的上部位置距离顶部大概15厘米左右,溢水口一般为DN100的管子接引到外面。这是以防万一。不会让水满到水箱外面。这样算下来。5米的水池,顶部预留在25厘米左右。上限值设置在4.5米为宜。别忘记了,后面还有一个下限值)

消防智能液位显示仪液位传感器的安装与设置

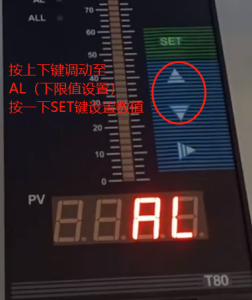

设置完AH值 按一下SET确认,继续按上下方向键切换到AL(下限报警值)一般AL值 设置0.5米左右。也就是水位低于50厘米要报警起泵了,或者自动上水了。

因为上面介绍说液位传感器距离水池底部还有5-20厘米,如果设置太低会让传感器暴露在空气中。那就会影响传感器的感应,所以。意思就是不能低于传感器的高度。尽可能的高于;

消防智能液位显示仪液位传感器的安装与设置

设置完以后。依然是先按一下SET键确认,然后再长按SET键退出到桌面。这时。光柱和PV区都会自动显示实际水位高度。这就设置完成了。!
