海湾消防主机GST5000排烟风机直启控制线终端器ZD01的接法

作者:无名哥哥 发布时间:2024-1-11 浏览次数:103 1/11

大家好。我是无名,消防弱电系统的一个小学生
今天做维修的时候遇到的一个问题,就是排烟风机接多线盘,直启控制的一个线路问题,
主机是海湾5000的旧主机,直启不能用新版的终端器。只能用旧式的三线制的(其实这个终端器也适用于“泰和安”主机),如下图:
海湾消防主机GST5000排烟风机直启控制线终端器ZD01的接法

大家通过图片就能看出来。终端器上面有四根线,其中红色和黑色线是一个接线柱,也就是一个接口里面出来两根线。并用:S-O-表示,另外两根线分别是S+对应红色线,O+对应绿色线。

其中:S+S-代表信号或者反馈线。O+O-代表输出,启动线(一般用24V启动)

主机里面有三个端子,字母O还有COM和字母I。对应终端再连接排烟风机的接线端子就好了。主机多线盘接线柱如下图:

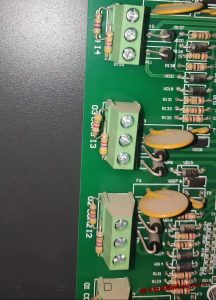

海湾消防主机GST5000排烟风机直启控制线终端器ZD01的接法

大家看,上面这张图就是手机拍摄主机连接多线盘按钮在主版上的接线端子。一共有三个接线端子,最上面的是O,(open  打开,启动的意思)中间的是COM,(这里是公共端的意思)最下面的是I。(input 输入意思。在这篇文章中这个输入要通过终端器输入,这里作跳板)主版上有多组接线柱,所以为了区分,每一组都有数字,从下向上。每一组的每一个接线端子为了区分都会有编号O1,COM1,I1。O2,COM2.I2 。O3,COM3.I3。O4.COM4.I4。。。。等等等等。。自己把图放大看看。

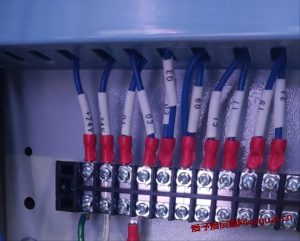

消防排烟风机控制柜里面。也有一排接线端子。(一定按照风机配电柜上边的接线图接线,一般在配电配的门上贴有图纸)如下图。

海湾消防主机GST5000排烟风机直启控制线终端器ZD01的接法

上图最左边的24V+和24V-,上端连接的是集电器的13,14接线柱。(一般13和14接线柱是输入控制或者叫(电源输入端或者启动端),也就是给予24V电压或者220V电压,

有个前提。集电器必须对应。24V的集电器输入只能是24V电压,用220V输入 会听响。最好不要试。因为我试过。真的很响。比炮都响。烧了一个集电器。还有一个双电源自动控制切换开关,赔了几百块。呜呜呜呜。。。。

不哭了。继续给你们讲(抽泣。。)消防一般都是弱电,强电的切电模块用到的集电器是24V。220V或者380V,今天只说海湾5000的直启线的接法。这里排烟风机配电柜用到的是24V的集电器)

海湾消防主机GST5000排烟风机直启控制线终端器ZD01的接法

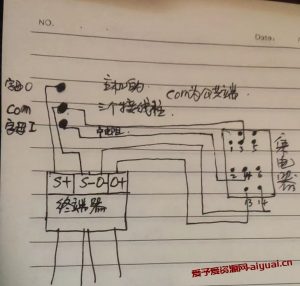

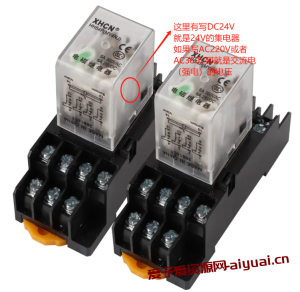

一般在顶部有写多少伏,还有集电器电路示意图(如上图)下面为手绘主机连接终端器再连接风机配电柜的示意图:

海湾消防主机GST5000排烟风机直启控制线终端器ZD01的接法

集电器的1.2--3.4--5.6--每一组都是常开端,常开端就是断开的意思,就是当前不通,通电后会闭合的意思。

还有另外一组是常闭端,今天用不到不说了(具体要看集电器上的示意图,不懂的话。可以拿万用表测量一下)

主机与终端器的具体接线方法

集电器13...14两个接线端子为启动端。控制端或者叫电源输入端。

主机的字母O端和COM端连接终端器上面的S+  S-两个接线端,

主机上的字母COM和字母I端连接集电器的一组常闭端,我这里接的是3.....4(或者1.2---或者5.6都行,自己用万用表测量一下,如果柜子是提前接好的。集电器上会有一组接好的常闭端的两个接线柱。一根火线和一根风机线因为风机是220V启动的。最好用万用表或者电笔测量一下。千万不要用手摸。)

这里的COM和上一句的COM是同一个接线端子。这个COM端的通用名称叫:“公共端”

终端上的O+和O-连接集电器的电源输入端13...14接线柱。或者叫控制端。启动端。我这里显示的是。13和14接线柱。有的是10和11接线柱。不同的集电器有不同的数字代替。

具体看你拿到手的集电器上面的示意图。

注意:字母O一定与S+连接。COM一定与S-连接。字母I一定与O+连接,顺序错误。主机会报故障。



做到这里应该是万事大吉了吧。万万没想到。竟然会出现反转!!!

全都接对以后。我就去消防主机上设置一下多线盘。设置完了准备去启动测试一下的时候。出现了故障。提示排烟风机故障。我以为是我线头接反了。就试了一下多线盘的启动键。竟然能启动风机。我下意识认为那就是线接反了。

然后开始测量,我这里用的是两组线。每组两根。也就是红蓝。红蓝,以后兄弟们做这种事情的时候一定要用不同颜色的线分开。虽然我用的是一样颜色的线。但是我做了标记。反复测量都是对的。我就纳闷了。。因为维修是我自己,在主机这边操作的时候。风机配电柜那里没人。所以我先前启动的时候时间很短。我只听到风机启动就取消了。然后我就又启动了一下多线盘的直启按钮。风机启动。我跑过去看风机配电柜,我看到风机远程启动模块也启动了。两灯双闪。我突然意识到了问题。。。。先把风机关闭。主机复位一下。不然主机上面的启动指示灯会一下闪烁。这样不便于后面的测试。

这里说一下。风机的两种启动方式。手动启动远程启动

手动启动。那就是一种。人为的去操作风机柜的启动或者停止按钮。前提是风机柜要打到‘手动’上。自动的话需要风机柜打到“自动”上。

自动启动方式有两种。那就是远程控制启动。和多线盘直接启动

远程控制启动又分手动远程启动联动远程启动

手动远程启动就是主机上面的总线盘按钮,直接按下启动(这个直接启动要经过主机通过模块启动完再反馈到主机上)其实这个属于半自动。

联动远程启动就是消防主机全自动联动启动,无需要手动,通过联动公式达到一定的条件自启的方式。这个才叫全自动。远程控制启动是通过输入输出模板来控制启动的。有一定的延迟

多线盘直接启动。就是什么都不经过。直接从主机多线盘接线柱拉线到风机柜的方式。多线盘直启可以忽略主机任何故障,不需要纳入联动公式,不通过任何模块,(只要主机通电,且多线盘按钮正常),都可以紧急启动的一种方式。其实直启就是为了安全。以防万一。如果出现火灾。主机联动后,而风机没有启动的话,就用到直启了。

多线盘不只是排烟风机。还有送风机。喷淋泵和消防泵等等都要设置直启的方式。


这里出现了一个问题。那就是远程启动的接线方式和多线盘的直启接线方式大同小异。都要用到24V输入。集电器常闭端。而风机配电柜里只有一个24V集电器 。我把远程启动的24V输入端去掉。只接直启线的输入端。主机就不报风机故障了。。所以。多线盘直启线不能与总线盘远程控制启动线用一个集电器。一定要分开。主机会报故障。

随后。我又增加了一组集电器。连接好。查看主机。正常。直启风机。正常。反馈正常。测试完以后。要把主机复位一下。

到这里才是完成任务了。天色渐黑。赶紧把其它几个风机柜全都整 好。回家!!!:)

- THE END -
