消防280°排烟防火阀的联锁停风机的接线方法

本文作者:小爱哥哥 发布时间:2025年6月9日 浏览次数:8

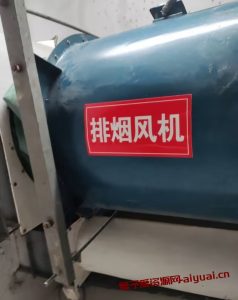

消防排烟风机实物图。类似于这种。但是也有很多品牌的风机,大同小异。

消防280°排烟防火阀的联锁停风机的接线方法

一般情况下,排烟防火阀都在距离风机最近的两端,一进一出。消防排烟防火阀的熔断器是280度,(回头熔断器单独说)

也就是当火势上长温度达到280度的时候,熔断器会自行熔断,分开,然后执行器自动关闭,风机停止。(规范要求必须有这个联锁停机的功能)

防止太大的火势被风机抽出防火分区外,造成更大的灾难!(而送风系统,和新风系统的防火阀一般为70度的阀体)

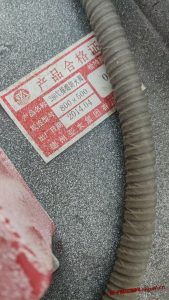

消防排烟风机防火阀实物图如下:

消防280°排烟防火阀的联锁停风机的接线方法

消防280°排烟防火阀的联锁停风机的接线方法

不同厂家的防火阀,接法几乎相同,接线端子的多少会有变化 。

如上图的排烟防火阀,接线端子为:123456个。12接24V线(一般为控制模块的输出)56接模块的反馈端(此端为常开端)2和5接线端子为公共端,12为常闭端,23为常开端,45为常闭端,56为常开端,以此来完成不同模块的接线方法,
今天 我们只说联锁停风机的功能,消防上的联锁。就是点对点。谁也不扯谁。就A和B的关系。

联锁线一端接“消防排烟防火阀”的常闭端!按上图来说就是4和5端子。(如果有单独的标识联锁端子,要接到标识好的联锁端子上)然后直接拉线到消防风机控制柜的联锁接线柱上,

一定要断电接线。。一定要断电接线。。一定要断电接线。。一定要断电接线。。一定要断电接线。。一定要断电接线。。一定要断电接线。。

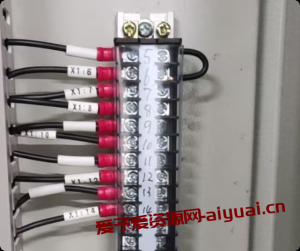

(一般和柜子一起做好的一个短接线,最好以控制柜的图纸为准。如下图)这个黑色的短接线。就是接防火阀的联锁线的。

消防280°排烟防火阀的联锁停风机的接线方法

接好线以后。你可以手动测试一下,联锁线是否完好。开风机。手动拉开防火阀的手环,关闭风阀,查看风机是否停止。一般情况下,都是没问题的。到这里应该很简单的完成了。



还有一点的要说明的 是。如果同一个防火阀同时有输入模块输入输出控制模块线接入,要调整好线路。

因为以上图为准的话,23和56端都是常开。一般都会用。

如果输入模块就只有反馈。你接23常开端就行。如果是输入输出模块。O+O-接12端,IG反馈接23端就行了。把后边的45接线柱让出来接联锁线。

模块接出的弱电线不要和联锁线用同一个公共线接56端子,(2和5端子都是公共端子)



因为联锁线是强电为220V或者380V电压。强电和弱电一定要分开。强电和弱电一定要分开。强电和弱电一定要分开。





如果实再是分不开,弱电和强电必须用同一个公共端的话。一定要加一个继电器作为跳转。(或者公共端接零线)

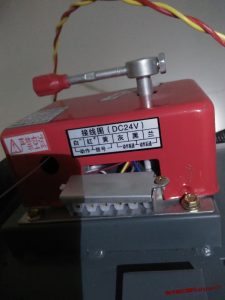

你细心一点你会看到防火阀上接线端子顶部的接线图有(DC24V)字样。如图:
消防280°排烟防火阀的联锁停风机的接线方法

这是以弱电控制的阀体,36V以下电压可行。但是!!!风机的联锁线为220V或380V电压,就那个短接线。一定要断电接。!

所以,如果实再不行非要用同一个公共端接弱电和强电一起的话。一定要加一个继电器作为跳转。不然强电会顺着弱电线损坏模块或消防主机等等。
