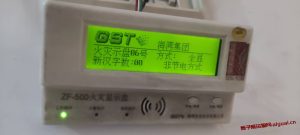

海湾ZF-500火灾显示盘如下图：这款显示盘配的是海湾9000的主机，（大概是十年前的机器，现在都在用类型加F的，比如：101F，500F等，直接串信号回路，编码就能用了）

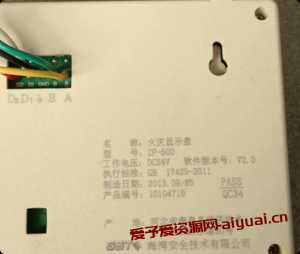

海湾ZF-500火灾显示盘的接线方法：如下图：

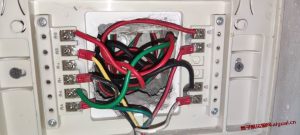

左侧接线柱从上到下依次是：外B，内B，外地（地线），内地，外A，内A

右侧接线柱从上到下依次是：外D2，内D2，外D1，内D1（D1，D2为主机过来的24V电压）

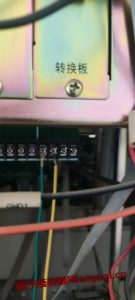

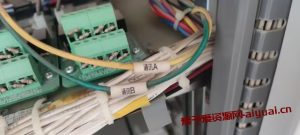

500的显示盘。接的是主机485通迅AB线。在主机后面：而非信号Z1，Z2线。这款显示盘用编辑器是读不出来的。

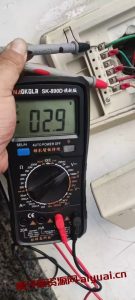

这款海湾主机是座机9000的主机，通迅A线B线电压在2.8-3.3V之间，为正常电压，万用表打在直流档位上，

海湾ZF-500火灾显示盘的编码方法：

与其说是编码，其实是手动拨码。

第一步：打开显示盘右上角的卡片，会显示两个按钮，左侧的是电源开关，右侧的是拨码按钮，

第二步：关闭电源，然后打开，在屏幕刚启动的时候会出现，滴滴滴滴的声响的时候，

第三步：按住右上角的拨码按钮别动，按住别动。屏幕上的“火灾显示盘XX号”的这个XX是数字，

第四步：按住右上角“拨码”键不动的时候，这个数字会跳动，待调整到自己想要的地址，然后停止即可‌。
